ns-2 간단한 예제3

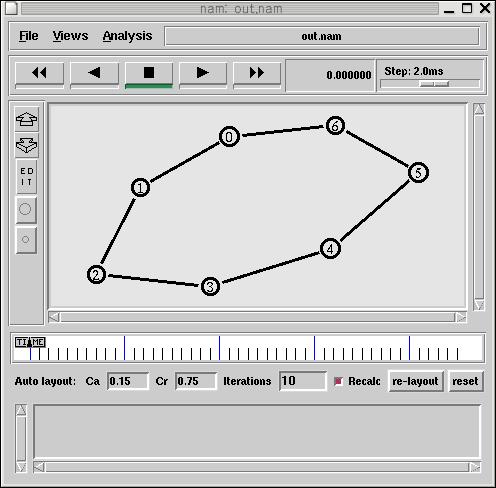

노드의 구성은 아래와 같다.
시나리오 파일은 아래와 같다.
주의사항: 줄번호가 들어간 것은 설명의 편의상 넣은 것이므로 파일로 다운받기 바랍니다.
시나리오 파일은 아래와 같다.
주의사항: 줄번호가 들어간 것은 설명의 편의상 넣은 것이므로 파일로 다운받기 바랍니다.
example3.tcl 1 #Create a simulator object
2 set ns [new Simulator]
2 set ns [new Simulator]
3 #Tell the simulator to use dynamic routing
4 $ns rtproto DV
4 $ns rtproto DV
5 #Open the nam trace file
6 set nf [open out.nam w]
7 $ns namtrace-all $nf
6 set nf [open out.nam w]
7 $ns namtrace-all $nf
8 #Define a 'finish' procedure
9 proc finish {} {
10 global ns nf
11 $ns flush-trace
12 #Close the trace file
13 close $nf
14 #Execute nam on the trace file
15 exec nam out.nam &
16 exit 0
17 }
9 proc finish {} {
10 global ns nf
11 $ns flush-trace
12 #Close the trace file
13 close $nf
14 #Execute nam on the trace file
15 exec nam out.nam &
16 exit 0
17 }
18 #Create seven nodes
19 for {set i 0} {$i < 7} {incr i} {
20 set n($i) [$ns node]
21 }
19 for {set i 0} {$i < 7} {incr i} {
20 set n($i) [$ns node]
21 }
22 #Create links between the nodes
23 for {set i 0} {$i < 7} {incr i} {
24 $ns duplex-link $n($i) $n([expr ($i+1)%7]) 1Mb 10ms DropTail
25 }
23 for {set i 0} {$i < 7} {incr i} {
24 $ns duplex-link $n($i) $n([expr ($i+1)%7]) 1Mb 10ms DropTail
25 }
26 #Create a UDP agent and attach it to node n(0)
27 set udp0 [new Agent/UDP]
28 $ns attach-agent $n(0) $udp0
27 set udp0 [new Agent/UDP]
28 $ns attach-agent $n(0) $udp0
29 # Create a CBR traffic source and attach it to udp0
30 set cbr0 [new Application/Traffic/CBR]
31 $cbr0 set packetSize_ 500
32 $cbr0 set interval_ 0.005
33 $cbr0 attach-agent $udp0
30 set cbr0 [new Application/Traffic/CBR]
31 $cbr0 set packetSize_ 500
32 $cbr0 set interval_ 0.005
33 $cbr0 attach-agent $udp0
34 #Create a Null agent (a traffic sink) and attach it to node n(3)
35 set null0 [new Agent/Null]
36 $ns attach-agent $n(3) $null0
35 set null0 [new Agent/Null]
36 $ns attach-agent $n(3) $null0
37 #Connect the traffic source with the traffic sink
38 $ns connect $udp0 $null0
38 $ns connect $udp0 $null0
39 #Schedule events for the CBR agent and the network dynamics
40 $ns at 0.5 "$cbr0 start"
41 $ns rtmodel-at 1.0 down $n(1) $n(2)
42 $ns rtmodel-at 2.0 up $n(1) $n(2)
43 $ns at 4.5 "$cbr0 stop"
44 #Call the finish procedure after 5 seconds of simulation time
45 $ns at 5.0 "finish"
40 $ns at 0.5 "$cbr0 start"
41 $ns rtmodel-at 1.0 down $n(1) $n(2)
42 $ns rtmodel-at 2.0 up $n(1) $n(2)
43 $ns at 4.5 "$cbr0 stop"
44 #Call the finish procedure after 5 seconds of simulation time
45 $ns at 5.0 "finish"
46 #Run the simulation
47 $ns run
47 $ns run
이번 시나리오에서는 0.5초에 노드0에서 노드3으로 CBR트래픽을 생성하여 보내다가 1초에 노드1과 노드2의 링크를 끊는다. 동적라우팅 프로토콜인 DV에 의해서 끊겨진 링크를 우회하여 패킷을 전달한다.
