mobile node for ns-2

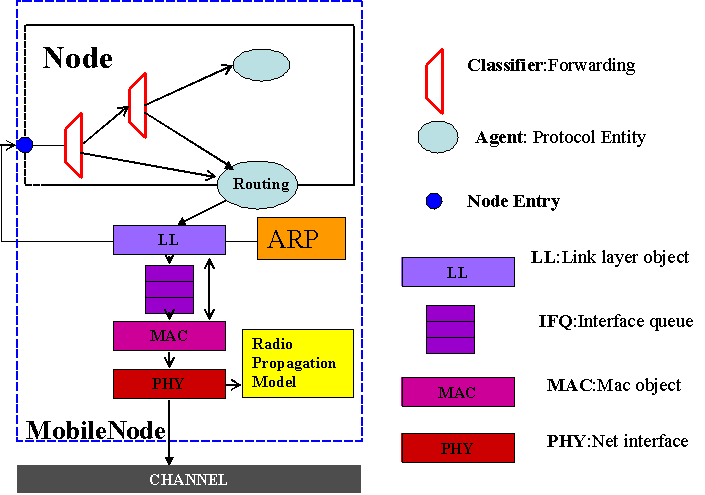

ns-2의 mobile node는 아래 그림과 같은 구조를 가진다.
관련 구현사항은 ns-mobilenode.tcl 파일에서 찾을 수 있다.
|
Classifiers |
어떤 노드의 어떤 포트로 포워딩 시킬지를 결정한다. |
|
Routing agent |
라우팅 프로토콜(ex. AODV, DSDV...) |
|
Link Layer |
LAN과 같지만 ARP는 빠진다. |
|
ARP |
IP주소와 하드웨어(MAC)주소를 맵핑시킨다. |
|
Interface Queue |
패킷을 라우팅하는데 우선순위를 제공 |
|
MAC(Medium Access Control) |
패킷을 보내야할지 말아야 할지 결정 (ex. 802.11, SMAC ...) |
|
Network interface(PHY) |
채널에 접근하기 위해 사용됨 |
|
Radio Propagation Model |
라디오 전파 모델 (ex. Friss-space, Two-ray ground, Shading...) |
|
Antenna |
ex. Omni dirctional, unity-gain |
관련 구현사항은 ns-mobilenode.tcl 파일에서 찾을 수 있다.
ns-mobilenode.tcl
