ns-2 간단한 무선 네트워크 예제1

원본파일은 $NS_PATH/tcl/ex/simple-wireless.tcl 이다.

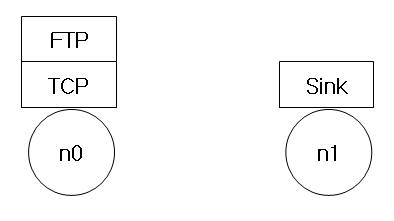

시나리오














애드혹 무선 네트워크에 두개의 노드가 멀리 떨어져 있다가 서로 가깝게 이동하다가 다시 멀어지면서 tcp sink에서 받아진 데이타 양을 체크한다.
n0의 초기x좌표: 5.0, 초기y좌표: 2.0
n1의 초기x좌표: 390.0, 초기y좌표: 385.0
10초에 n0이 20.0, 18.0으로 1.0의 속도로 이동
50초에 n1이 25.0, 20.0으로 15.0의 속도로 이동
10초에 FTP 전송 시작



전체 소스코드



추가된 프로시저
#매일초마다 tcp sink에서 받아진 데이타 양이 얼마인지 파일에 기록
proc record {} {
        global tcp sink fd
 #Get an instance of the simulator
 set ns [Simulator instance]
 #Set the time after which the procedure should be called again
        set time 1
 #How many bytes have been received by the traffic sinks?
        set bw [$sink set bytes_]
 #Get the current time
        set now [$ns now]
 #Calculate the bandwidth (in MBit/s) and write it to the files
        puts $fd "$now $bw"
 $sink set bytes_ 0
 #Re-schedule the procedure
        $ns at [expr $now+$time] "record"
}

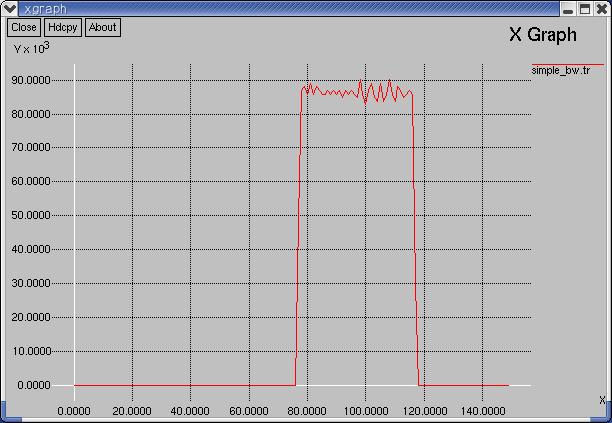

결과 그래프
사용자 삽입 이미지


분석
두개의 노드가 멀리 떨어져 있다가 서로 가깝게 이동하다가 75s 정도에 통신하기 시작해서 다시 멀어지면서 120s 정도에 통신이 끊기게 된다.
