편리한 트레이스파일 분석툴 : tracegraph
tracegraph는 트레이스파일을 GUI 환경에서 쉽게 분석할 수 있게 해주는 툴이다.
다운로드는 http://www.tracegraph.com/ 에서 할 수 있다. 현재 윈도우용과 리눅스용으로 나와있고 버전은 2.04 버전까지 나와있는 상태이다.
tracegraph를 사용하기 위해서는 매트랩 라이브러리를 설치해야 한다. 매트랩라이브러리드 같은 홈페이지에서 다운로드 가능하다.

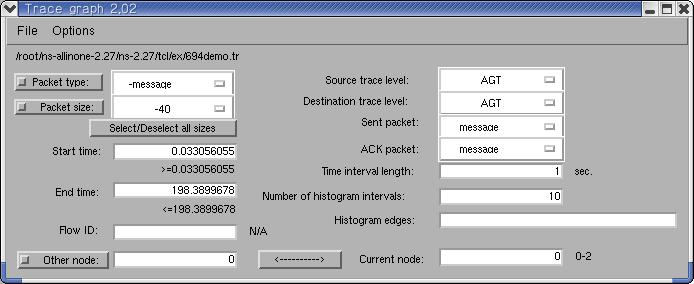

실행을 하면 아래와 같은 화면이 나온다.

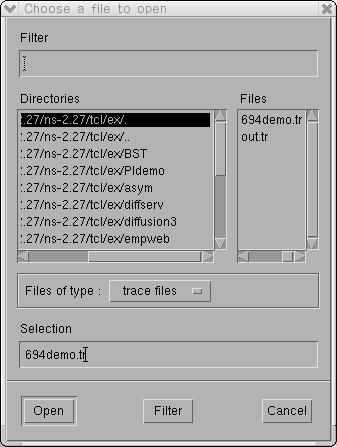

File - Open 을 누르면 아래와 같은 창에서 tr 파일을 선택한다.

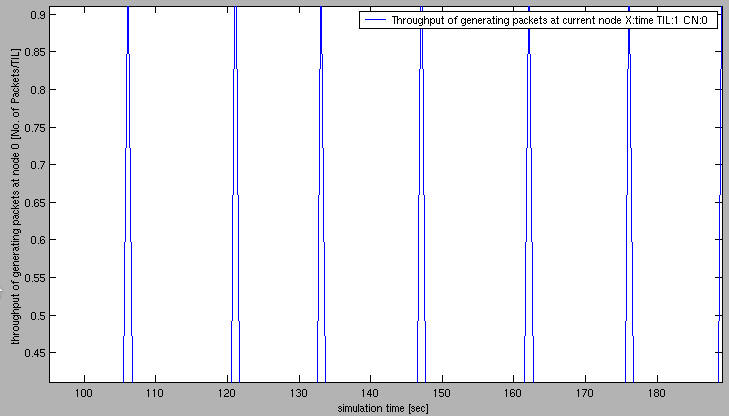

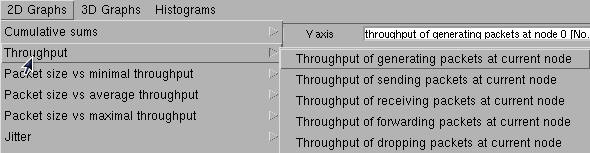

tr 파일을 입력하면 아래와 같이 메인창에서 해당하는 시뮬레이션 결과값을 그릴 수 있다.
이렇게 편리한 tracegraph도 결정적인 단점이 있는데 그것은 바로 1000라인이 넘어가면 인식을 못한다는 것이다. 유료로 구입을 해야지 가능한걸로 알고 있다. 하지만 간단한 tr 파일 분석에는 이보다 편리한 것이 없어보인다.
다운로드는 http://www.tracegraph.com/ 에서 할 수 있다. 현재 윈도우용과 리눅스용으로 나와있고 버전은 2.04 버전까지 나와있는 상태이다.
tracegraph를 사용하기 위해서는 매트랩 라이브러리를 설치해야 한다. 매트랩라이브러리드 같은 홈페이지에서 다운로드 가능하다.
실행을 하면 아래와 같은 화면이 나온다.
File - Open 을 누르면 아래와 같은 창에서 tr 파일을 선택한다.
tr 파일을 입력하면 아래와 같이 메인창에서 해당하는 시뮬레이션 결과값을 그릴 수 있다.
이렇게 편리한 tracegraph도 결정적인 단점이 있는데 그것은 바로 1000라인이 넘어가면 인식을 못한다는 것이다. 유료로 구입을 해야지 가능한걸로 알고 있다. 하지만 간단한 tr 파일 분석에는 이보다 편리한 것이 없어보인다.
Tag tracegraph
http://www.joon.pe.kr/blog/trackback/31
matlab을 잘못깔아서 그런걸까요?
??? Error while evaluating uimenu Callback.
이렇게 나옵니다ㅠㅠ
답변부탁드릴께요ㅠㅠ
trgraph를 실행해보니.. libXp.so.6 의 라이브러리 파일을 읽을 수가 없다고 하는데요..
이 파일은 라이브러리 파일에도 없는거 같아서요..
error while loading shared libraries : libXp.so.6 : cannot open shared object file
이라고 하는데.. 무엇이 문제일까요..
허접한 질문입니다.. 죄송합니다..
리눅스나 유닉스 계열에서는 LD_LIBRARY_PATH 라는 환경변수에 해당 라이브러리의 경로가 설정되어 있어야만 찾을수 있습니다.
일단 libXp.so.6 라는 파일이 존재하는 위치를 찾은 후
export LD_LIBRARY_PATH=$LD_LIBRARY_PATH:{libXp.so.6의 경로}
위와 같이 지정해 주시고 다시 한번 실행해 보세요.
www.tracegraph.com에서 받은 매트랩 라이브러리 파일을 가지고 하는데..
위의.. libXp.so.6이라는 파일은 찾을 수가 없다고 해서요..
아니면 님께서 쓰신 matlab 라이브러리 파일을 좀 얻을 수 없을까 해서요..
바쁘신데 죄송합니다..
위치는 /usr/X11R6/lib/libXp.so.6 이네요..
파일첨부가 안되서 아래 디렉토리에 링크 걸었습니다. 다운받으신 후에 경로설정하고 한번 해보세요.
http://www.joon.pe.kr/test/libXp.so.6
이번에 갑자기 NS-2 툴을 이용한 프로젝트를 맡아서요..
도움주셔서 너무 감사합니다..
