     1 #Create a simulator object
     2 set ns [new Simulator]

     3 #Define different colors for data flows
     4 $ns color 1 Blue
     5 $ns color 2 Red

     6 #Open the nam trace file
     7 set nf [open out.nam w]
     8 $ns namtrace-all $nf

     9 #Define a 'finish' procedure
    10 proc finish {} {
    11         global ns nf
    12         $ns flush-trace
    13  #Close the trace file
    14         close $nf
    15  #Execute nam on the trace file
    16         exec nam out.nam &
    17         exit 0
    18 }

    19 #Create four nodes
    20 set n0 [$ns node]
    21 set n1 [$ns node]
    22 set n2 [$ns node]
    23 set n3 [$ns node]

    24 #Create links between the nodes
    25 $ns duplex-link $n0 $n2 1Mb 10ms DropTail
    26 $ns duplex-link $n1 $n2 1Mb 10ms DropTail
    27 $ns duplex-link $n3 $n2 1Mb 10ms DropTail

    28 $ns duplex-link-op $n0 $n2 orient right-down
    29 $ns duplex-link-op $n1 $n2 orient right-up
    30 $ns duplex-link-op $n2 $n3 orient right

    31 #Monitor the queue for the link between node 2 and node 3
    32 $ns duplex-link-op $n2 $n3 queuePos 0.5

    33 #Create a UDP agent and attach it to node n0
    34 set udp0 [new Agent/UDP]
    35 $udp0 set class_ 1
    36 $ns attach-agent $n0 $udp0

    37 # Create a CBR traffic source and attach it to udp0
    38 set cbr0 [new Application/Traffic/CBR]
    39 $cbr0 set packetSize_ 500
    40 $cbr0 set interval_ 0.005
    41 $cbr0 attach-agent $udp0

    42 #Create a UDP agent and attach it to node n1
    43 set udp1 [new Agent/UDP]
    44 $udp1 set class_ 2
    45 $ns attach-agent $n1 $udp1

    46 # Create a CBR traffic source and attach it to udp1
    47 set cbr1 [new Application/Traffic/CBR]
    48 $cbr1 set packetSize_ 500
    49 $cbr1 set interval_ 0.005
    50 $cbr1 attach-agent $udp1

    51 #Create a Null agent (a traffic sink) and attach it to node n3
    52 set null0 [new Agent/Null]
    53 $ns attach-agent $n3 $null0

    54 #Connect the traffic sources with the traffic sink
    55 $ns connect $udp0 $null0
    56 $ns connect $udp1 $null0

    57 #Schedule events for the CBR agents
    58 $ns at 0.5 "$cbr0 start"
    59 $ns at 1.0 "$cbr1 start"
    60 $ns at 4.0 "$cbr1 stop"
    61 $ns at 4.5 "$cbr0 stop"
    62 #Call the finish procedure after 5 seconds of simulation time
    63 $ns at 5.0 "finish"

    64 #Run the simulation
    65 $ns run

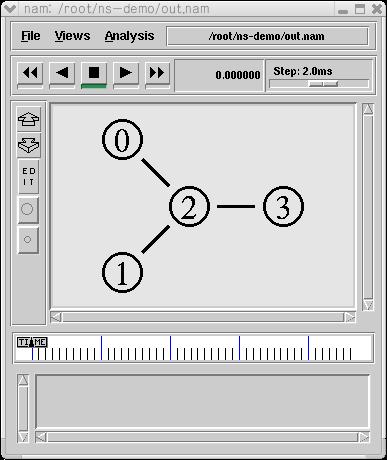

4~5줄은 nam 에서의 색상을 지정한 것이다.
28~32줄은 nam 에서의 위치를 지정한 것이다.
그 밖의 토플로지를 구성하고, 연결을 설정하는 등의 예는 예제1과 같다.

한가지 특이한 사항은 시뮬레이션을 돌려보면 파랑색 패킷만 드롭이 되는데, 이는 DropTail 큐를 사용하였을 때의 문제점으로 SFQ를 사용하면 해결된다. DropTail 큐는 큐가 다 찼을 경우 마지막으로 들어오는 녀석을 드롭시키는데 여기서는 큐가 다찼을 경우 파랑색이 들어올 차례면 파랑색이 드롭된다. 이때 큐에서 하나의 패킷이 처리되어도 빨간색이 자리를 차리하게 되므로 결국 계속적으로 파랑색만 드롭되게 된다.
